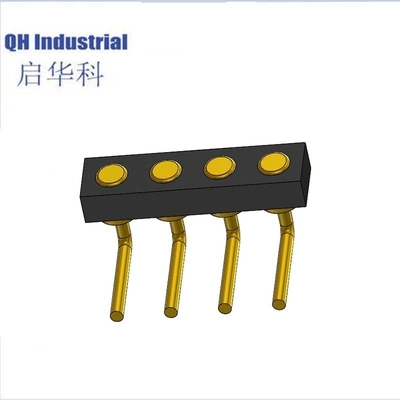

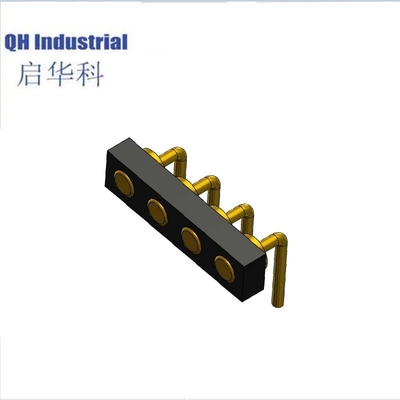

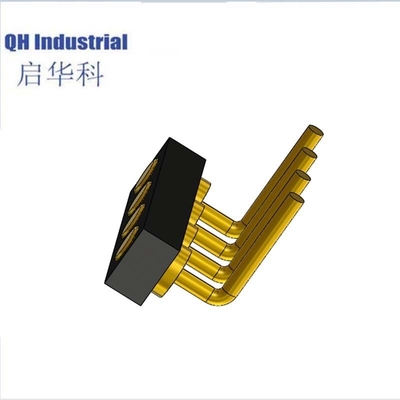

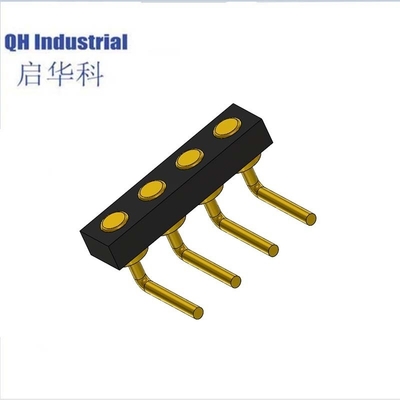

스프링 로딩 포고 핀 커넥터 5.5mm Pitch 4 위치 핀 오른쪽 각 모듈식 접촉 스트립 그리드

스프링 로딩 포고 핀 커넥터 5.5mm Pitch 4 포지션 핀 이중 행 모듈식 접촉 스트립 그리드 SMD

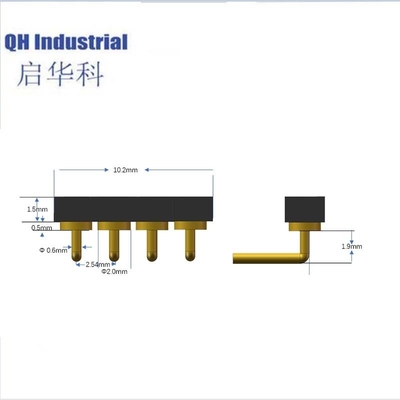

주택 차원 표, 피치는 아래와 같이 될 수 있습니다.

포고 핀은 SMT, DIP, 더블 헤드, 직각, 솔더, 스크루, 롤링 유형 등이 될 수 있습니다. 도면은 아래와 같습니다.

SMT 타입

이중 머리 포고 핀

DIP 포고 핀

높은 전류율 포고 핀

직각 포고 핀

암컷 포고 핀

다른 종류의 포고 핀

제품 특성

1- 플래팅

1.1) 플랑저: 금속 C3604,1~50 마이크로 인치 Au 이상 50~120 마이크로 인치 Ni

1.2) 배럴: 금속 C3604,1~50 마이크로 인치 Au 50~120 마이크로 인치 Ni;

1.3) 스프링: SUS304, 1~3 마이크로 인치 Au;

2가등전압 (연결당): 12V

3가등급 전류: 1.0A~10.0A

4단열 저항: 최소 50MΩ

5다이렉트릭 저항 전압: 60HZ에서 100VRMS

6접촉 저항: 시험 전에 최대 30mΩ, 그리고 Pogo 핀 작업 도중 시험 후 최대 50mΩ

7권장 작업 스트로크와 힘:

7.1) 스프링 힘 30gf ~ 300gf

8기계적 수명:

8.1) 기계적 수명: 1만 회

9작업 온도 범위:-30~85°C;

10소금 스프레이: 24시간
11여성 포고 핀 커넥터, 남성 포고 핀 커넥터,

12. 0.01mm 정밀도 높은 클래스의 무료 샘플

13높은 재활용, 큰 전류, 낮은 MOQ, 낮은 저항

14표준 및 비 표준 포고 핀 커넥터

15. OEM / ODM, 사용자 정의 디자인 할 수 있습니다

16한 줄, 두 줄, 세 줄

17표면 마운트 용접, 이중 머리, 평면 머리

18물도 막아

생산 작업실 및 시험 장비

제품 구조와 생산 흐름

장점

1가격: 우수한 품질의 경쟁력 있는 공장 가격.

2서비스:

2.1> 짧은 납품 시간 7~10 일 또는 양에 따라

2.2> 우리의 소중한 고객에 100% 시간 배달

3낮은 MOQ

3.1> pcs 빠른 프로토 타입 샘플이 제공됩니다

4첸젠과 홍콩 근처에 있어 교통이 편리해요

5. OEM는 사용할 수 있으며 ODM도 환영합니다

6품질:

포고 핀 제조에 대한 좋은 경험과 기술, 일부 엔지니어는 정밀 부품의 다양한 종류의 생산에서 10 년 이상의 경험을 가지고,그래서 고객에게 좋은 기술 지원을 제공할 수 있습니다

7첨단 측정 장비

우리의 소중한 고객들의 모든 요구가 측정될 수 있도록 해야 합니다.

8- 배송 전에 100% 검사

품질 보장

1IQC: 모든 원자재가 자격을 갖추고 있는지 확인하기 위해 들어오는 재료 통제.

2IPQC:

2.1> 운영자는 매일 체크 리스트를 따라 기계가 좋은 상태에 있는지 확인하고 제품을 만들기 위해 스펙을 따라

2.2> 좋은 품질을 보장하기 위해 자격을 갖춘 작업자와 올바른 매개 변수를 사용하십시오.

2.3> 기술자 / 팀 리더는 온라인으로 품질을 확인합니다.

2.4> 품질 검사를 위한 품질 보장 절차에 따라 IQPC

3. OQC: QC 시험 기계로 생산 후 100% 품질 검사

절차

1도면이나 샘플을 보내주세요

2우리는 그림이나 샘플을 검토하고

3필요하다면 디자인도 제공하겠습니다.

4만약 당신이 우리의 디자인에 만족한다면, 우리는 그에 맞는 샘플을 만들고 당신에게 보낼 것입니다.

5. 샘플에 대해 괜찮다면, 주문을 발급하고 전체 금액의 30% 보증금을 미리 지불하십시오. 우리는 당신의 주문의 공식적인 대량 생산을 시작할 것입니다.

6우리는 완성된 제품을 전용 장소로 배달할 것입니다.

7결제금을 납부하면

포장 및 배달

포장 세부 사항:

항 노갈 기름 + 플라스틱 가방 + 카튼,/ 릴 테이프 패키지, 또는 고객의 요구 사항

배달 세부 사항:

1예를 들어 FEDEX / UPS / DHL / TNT

2- 대량 물품의 경우 항공 또는 해상

3고객 지정 운송

배달 시간:

7-10 일, 고객의 주문량 및 다른 요구 사항에 따라 다릅니다

주요 시장:

북미, 남미, 동유럽, 서유럽, 북유럽, 남유럽, 남아시아

쿠소트메르 비스트 & 전시회
